气凝胶为什么脆弱，如何让它变“坚强”！

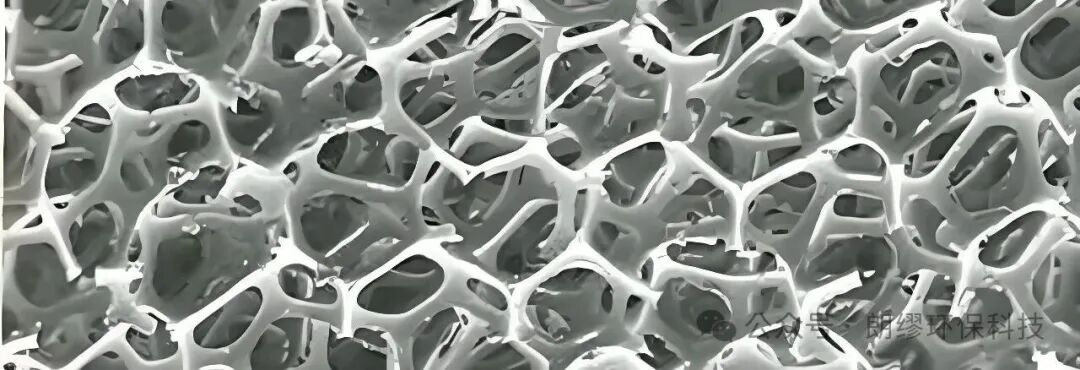

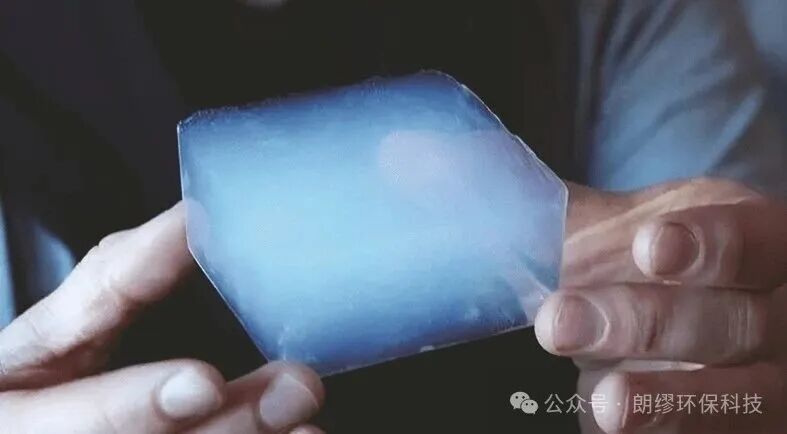

气凝胶的脆弱性，源于它那令人惊叹的微观结构——正是赋予它卓越隔热性能的结构，也成为了其机械性能上的缺陷。我们可以用一个比喻来理解：想象一下，把一个蓬松的棉花糖无限放大，直到你能看到它内部由无数根极细的糖丝交织成的三维网络。这个网络绝大部分是空的。现在，把这个糖丝换成比头发丝细千倍的玻璃或陶瓷骨架，这就是气凝胶！
其脆弱性主要来自以下三个相互关联的原因：
1. 低密度与“稀疏”的网络结构，是根本的原因。
高孔隙率：气凝胶的孔隙率高达80%到99.8%。这意味着它的固体成分只占其体积的极小一部分。就像一个城市，建筑物（固体骨架）只占了极少的土地，其余都是空地（孔隙）。
应力集中：当你对气凝胶施加一个外力（比如挤压或弯曲），这个力只能通过那仅占不到20%的固体骨架来传递。由于骨架非常稀疏，单位截面积上实际承载力的固体材料非常少，导致局部承受的应力（单位面积上的力）非常大。很容易在网络的薄弱点产生应力集中，从而导致骨架断裂。
2. 纳米尺度的骨架与脆性材料。
固有的脆性：构成气凝胶骨架的材料本身通常是脆性的，例如二氧化硅（玻璃）、碳或一些金属氧化物。这些材料在宏观尺度下就很容易碎裂，当它们被做成纳米尺度的纤细网络时，其抵抗形变和断裂的能力就更差了。它缺乏像金属那样的塑性变形能力，无法通过自身的延展来分散能量。外力作用下，微小的裂纹会迅速在脆性的纳米骨架中扩展，导致整体结构破裂。
3. 不均匀的微观缺陷在气凝胶的制备过程中，其纳米多孔网络结构很难做到完美无缺。
总会存在一些微观上的不均匀处，比如：某些区域的骨架更细。 某些节点的连接点更少或更弱。 存在微小的初始裂纹。 这些缺陷在外力作用下会成为“突破口”，裂纹会优先从这些地方开始并迅速传播，最终导致材料粉碎性的破裂。
总结：为了获得极高的孔隙率和纳米孔洞（以实现超强隔热性能） → 导致了固体骨架极其稀疏和纤细 → 这使得它在外力下极易发生应力集中，并且脆性的纳米骨架无法阻止裂纹扩展 → 最终表现为宏观上的脆弱、易碎。
如何让气凝胶变“坚强”？
尽管本质脆弱，但科学家们正在通过多种方法改善其机械性能：
从气凝胶形成的源头改善其本征强度。
控制水解缩聚： 精确控制前驱体（如正硅酸乙酯TEOS）的水解速度、pH值、催化剂等，形成更粗壮、连接更紧密的二氧化硅颗粒和网络。
二次凝胶/老化： 在凝胶形成后，将其浸泡在富含硅源的溶液中，让骨架在薄弱处进一步沉积加厚（奥斯瓦尔德熟化），从而强化网络节点。
减少干燥应力： 采用常压干燥替代超临界干燥。通过表面修饰（如用三甲基氯硅烷进行疏水化处理），替换凝胶孔隙中的水为低表面张力溶剂，再在常压下干燥，可以大幅降低成本并减少在干燥过程中因毛细管力导致的网络坍塌，但所得气凝胶的强度通常低于超临界干燥产品。
二、 聚合物交联增强
这是目前最有效、最主流的方法，通过将柔性聚合物链共价键合到刚性的二氧化硅骨架上，实现“刚柔并济”。
原理： 使用硅烷偶联剂（如VTMS、MTMS等）在凝胶化过程中引入有机基团，或在湿凝胶阶段将聚合物（如聚酰亚胺、环氧树脂、聚脲等）渗透到网络中并原位聚合。
效果：
大幅提升力学性能：弹性模量和断裂韧性可提高100倍以上，从“一捏就碎”变得可承受一定弯曲、压缩甚至拉伸。
保持多孔性： 聚合物主要包裹在骨架节点处，不会完全堵塞孔隙，因此密度和导热率增加有限。
代表： 美国Aspen Aerogel的聚合物增强二氧化硅气凝胶已商业化，用于管道保温、航天等领域。
三、 纤维复合增强
引入纤维作为增强相，承载主要应力，防止裂纹扩展。
方法：
添加短切纤维： 在溶胶-凝胶过程中混入陶瓷纤维、玻璃纤维、碳纤维等，形成三维支撑。
使用纤维毡/织物作为骨架： 将预制的纤维毡浸入溶胶中，让气凝胶在纤维缝隙中生长，形成“钢筋混凝土”结构。
效果：
显著改善宏观尺度的强度、韧性及可加工性（可制成毯、板等）。
纤维会部分阻断热辐射，有时对隔热性能有负面影响，但总体仍是优异的隔热复合材料。

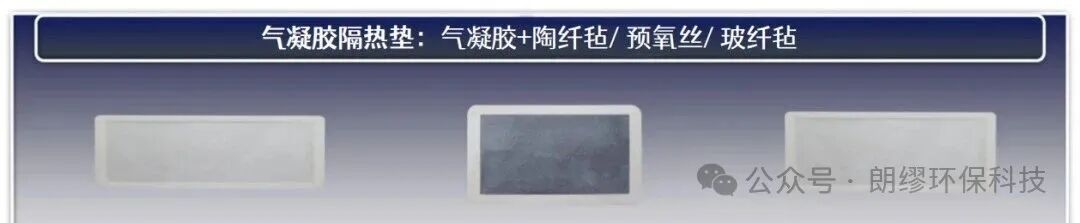

应用： 气凝胶玻璃纤维/陶瓷纤维复合毡是建筑、工业管道等领域最成熟的产品形式。
四、 构建特殊微观结构
通过仿生或新技术，设计更坚固的拓扑结构。
仿生结构： 模仿自然材料（如木材、珍珠母）的层状、桥接等结构，在纳米尺度设计气凝胶的孔壁和连接方式。
3D打印： 利用直写成型等3D打印技术，精确控制气凝胶的宏观和微观结构，制造具有有序大孔或梯度结构的部件，避免应力集中。
引入碳纳米材料： 将碳纳米管、石墨烯等作为增强剂引入网络，利用其优异的力学性能和大的比表面积来增强和增韧。
五、 发展新型杂化/复合气凝胶
将二氧化硅与其他材料在分子或纳米尺度复合。
有机-无机杂化气凝胶： 在分子层面使用同时含有机基团和无机硅氧链的前驱体（如MTMS、PMHS），直接制备出本质柔韧的“类橡胶”气凝胶。
双网络气凝胶： 先构建一个弹性聚合物网络（如壳聚糖、海藻酸钠），再在其中生长二氧化硅网络，形成互穿双网络结构，协同增强。
实际操作思路：
1.首先优化基础制备工艺（如老化、表面修饰），这是成本最低的增强基础。
2.如需显著增强，首选纤维复合（尤其对于块体材料）或聚合物交联（对于薄膜或特定形状）。
3.考虑复合使用多种技术，例如“纤维增强 + 聚合物交联”可以产生协同效应，获得力学性能和隔热性能俱佳的产品。
所以，气凝胶的脆弱是其超凡隔热能力所必须付出的代价。它是一个为了极致性能而在结构上走到极端的例子。随着材料科学的发展，我们正在逐步教会这个“脆弱的巨人”如何变得更加坚强。
